City ville module 1

[scorpionber]

Bonjour, comme je vous l'avez dit précédemment, voila le premier module de ma ville.
Les autres suivront au fur et à mesure
Comme le poids des photos est trop lourd, je vous mets le lien qui va bien

https://flic.kr/s/aHskP9yCqN

[Tofe59]

Sympa l'éclairage ça rend vraiment bien.
Si tu pouvez nous donner ton astuce

[scorpionber]

Pas de problème

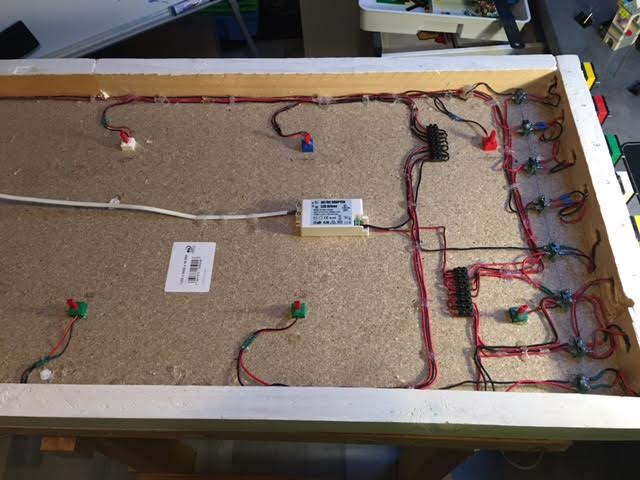

Dans un premier temps j'électrifie mon support modulaire.

elec 1.jpg (38.52 Kio) Vu 6927 fois

elec 1.jpg (38.52 Kio) Vu 6927 fois

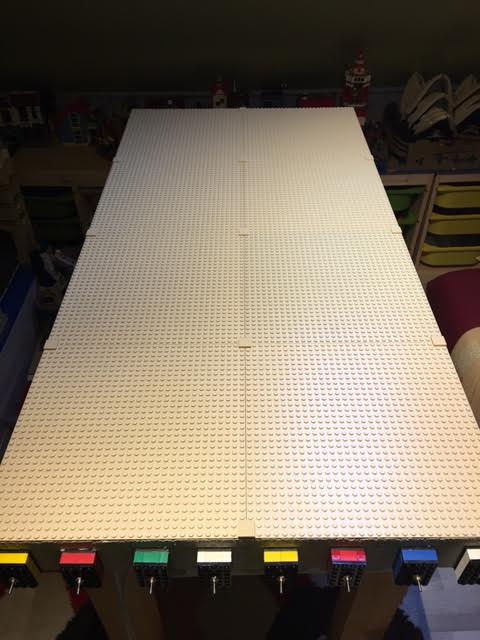

Le support terminé

elec 3.jpg (38.48 Kio) Vu 6927 fois

elec 3.jpg (38.48 Kio) Vu 6927 fois

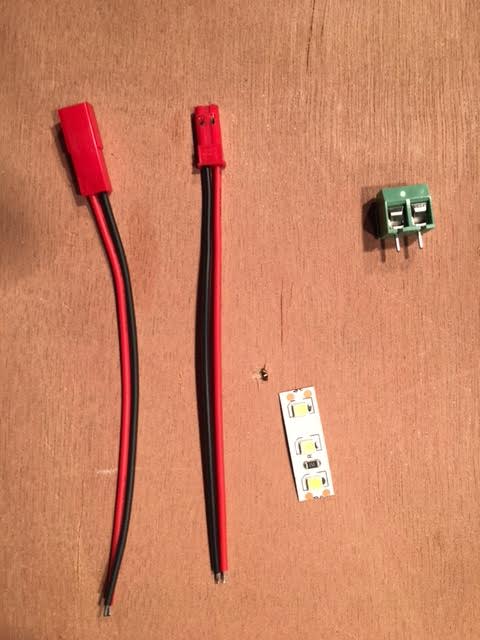

Ensuite il me faut des led,un bornier de raccordement par plaque de base , et des connecteurs jst.
Pour les led je les achètes en rouleau. Je coupe toutes les 3 led et j'en met une à chaque étage. L'avantage, c'est que le dessous est autocollant et tu n'as pas besoin d'ajouter de résistance, elle est incorporée.

elec 4.jpg (30.68 Kio) Vu 6927 fois

elec 4.jpg (30.68 Kio) Vu 6927 fois

Une soudure, un raccordement et le tour est joué. J'utilise du fil téléphonique qui reste assez discret. Il ne reste plus qu'a se connecter sur le support. La seule contrainte c'est qu'il faut percer à travers la plaque de base

[legoman]

Vraiment superbe la photo avec la ville éclairée , merci pour les explications du montage de cet éclairage . Pan cul pour le perçage des plaques mais quand on ne peut pas faire autrement ?

[Cristobal]

Pour ne pas percer on peut utiliser du câble plat flexible

[scorpionber]

j'ai essayé ce type de montage, la difficulté, c'est quand j'assemble les modules entre eux il y a un léger décalage et l'aspect visuel n'est pas au top. Après on peut toujours cacher le trou avec des "tiles"

[cruv]

il existe du fil qui passe entre les lego sans ce voir

[Fabien]

vraiment pas mal, dommage le perçage des plaques...

[scorpionber]

Peux -tu me donner les références de ce fil ?
Merci

[Tofe59]

Tu trouveras des infos ici
viewtopic.php?f=15&t=187&start=120#p22392

[cruv]

je t'avoue que non, il doit m'en rester faut que je regarde

[scorpionber]

Effectivement ça "pète"
Reste plus qu'à trouver une ref et un fournisseur.
